千斤顶

时间：2011-10-23 16:31　作者：铸造量具　点击：次

　

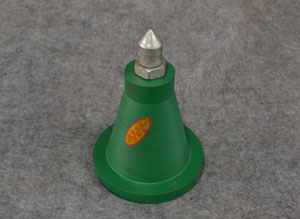

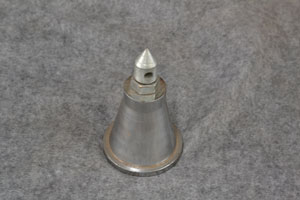

　　按JB3411.58-99标准制造，用于检测零部件时的支承，产品分别为钢件和铸铁件，外表面有镀铬和涂漆两种。
　　结构完善的千斤顶由：螺杆、螺母、底座、螺钉、螺母组成，螺杆一般用中碳钢制造。顶端需局部淬火。适用于毛坯划线。工作时，用三个千斤顶把工件支撑起来，经调整螺母即可改变工件的高度，以便确定工件的基准。选择的支撑点距离应尽可能远些，还可在支撑点处预先冲好样冲眼，保证支撑稳定可靠。大型笨重毛坯划线时，可另设几个保险用辅助千斤顶。支撑面狭窄且工件细高时，可用稍许放松的吊链保护。顶端结构还有V形块式和双滚轮式的。宜分别用来支撑一般或大型阶梯轴类零件划线。

规格mm	高度mm	外径mm
φ35×60	60	35
φ50×80	>80	>50
φ70×100	100	70
φ100×150	150	100
φ150×250	>250	>150
φ200×300	300	200
φ260×400	>400	>260
φ280×450	450	280
φ300×500	500
